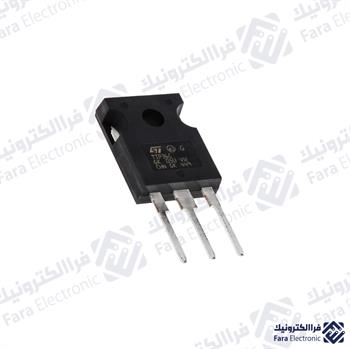

TIP36 یک
ترانزیستور BJT از نوع
PNP می باشد.این ترانزیستور حد اکثر جریان 25 آمپر و ولتاژ 100 ولت رامی تواند تحمل کند. توان این ترانزیستور 125 وات می باشد .
ترانزیستور در بسته بندی TO-247 پلاستیکی می باشد.
کاربرد این ترانزیستور در تقویت کننده های صوتی می باشد.
تعیین کننده نوع:
TIP36Cجنس
ترانزیستور: Si
قطبیت:
PNPحداکثر اتلاف توان کلکتور (Pc): وات 125
حداکثر ولتاژ کلکتور-پایه |Vcb|: ولت 140
حداکثر ولتاژ کلکتور-امیتر |Vce|: ولت 100
حداکثر ولتاژ امیتر-پایه |Veb|: ولت 5
حداکثر جریان جمع کننده | حداکثر Ic|: آمپر 25
حداکثر دمای اتصال عملیاتی (Tj): درجه سانتیگراد 150
فرکانس انتقال (فوت): 3 مگاهرتز
نسبت انتقال جریان رو به جلو (hFE)، MIN: 20
شکل نویز، dB: -
بسته بندی: TO247
Type Designator: TIP36C
Material of Transistor: Si
Polarity: PNP
Maximum Collector Power Dissipation (Pc): 125 W
Maximum Collector-Base Voltage |Vcb|: 140 V
Maximum Collector-Emitter Voltage |Vce|: 100 V
Maximum Emitter-Base Voltage |Veb|: 5 V
Maximum Collector Current |Ic max|: 25 A
Max. Operating Junction Temperature (Tj): 150 °C
Transition Frequency (ft): 3 MHz
Forward Current Transfer Ratio (hFE), MIN: 20
Noise Figure, dB: -
Package: TO247
