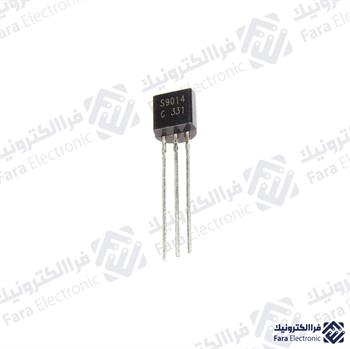

ترانزیستور S9014 یک ترانزیستور BJT NPN با تحمل توان 50 ولت و جریان 0.1 آمپر و عدد نویز 1DB تا فرکانس 150 مگاهرتز نوع DIP می باشد.
تعیین کننده نوع:
S9014جنس
ترانزیستور: Si
قطبیت:
NPNحداکثر اتلاف توان کلکتور (Pc): وات 0.4
حداکثر ولتاژ کلکتور-پایه |Vcb|: ولت 50
حداکثر ولتاژ کلکتور-امیتر |Vce|: ولت 45
حداکثر ولتاژ امیتر-پایه |Veb|: ولت 5
حداکثر جریان کلکتور |Ic max|:آمپر 0.1
حداکثر دمای اتصال عملیاتی (Tj): درجه سانتیگراد 150
فرکانس انتقال (فوت): 150 مگاهرتز
نسبت انتقال جریان رو به جلو (hFE)، MIN: 100
شکل نویز، dB: -
بسته: TO92
Type Designator: S9014
Material of Transistor: Si
Polarity: NPN
Maximum Collector Power Dissipation (Pc): 0.4 W
Maximum Collector-Base Voltage |Vcb|: 50 V
Maximum Collector-Emitter Voltage |Vce|: 45 V
Maximum Emitter-Base Voltage |Veb|: 5 V
Maximum Collector Current |Ic max|: 0.1 A
Max. Operating Junction Temperature (Tj): 150 °C
Transition Frequency (ft): 150 MHz
Forward Current Transfer Ratio (hFE), MIN: 100
Noise Figure, dB: -
Package: TO92
